oemer s.p.a.

交流三相方形异步电动机

该系列属于大功率感应电机，仅适用于变频应用。

轴高： 80、100、132、160、180、225、280、355mm

功率： 0,55…1.115kW

扭矩： 7…6.700Nm

重量： 20…3100kg

极数： 4 , 6

基本转速： 500、580、750、1000、1250、1500、1800、2200、2600rpm

电源电压： 330 - 400…460Vac - 690Vac

连接： 星形、三角形、三角形/星形

电气连接： 3 或 6 个端子铝/钢接线盒（三角形/星形连接仅适用于特定型号）

振动度： R、S

平衡方式： 半键、全键或无键可按要求

环境温度： -20…+40°C

定子材料： 磁钢

覆盖材料： 框架 80…160 铝，框架 180…355 铸铁

轴钢： C45 – 39NiCrMo 应要求提供

接线盒位置： 标准位置顶部安装，根据要求侧面安装

可用选项： 编码器、PTC、KTY84-130、PT100、径向风扇、停车制动器、绝缘轴承、高速轴承、空间加热器

OEMER_QL系列具体型号：

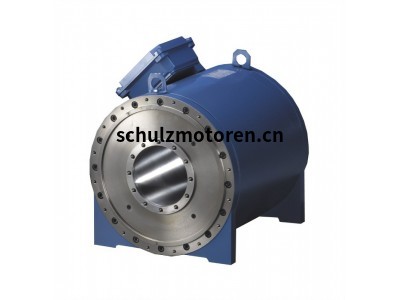

OEMER_HQLa132P变频三相异步电动机

额定功率（580RPM）KW  15,7

额定电流（580RPM）A  31,4

额定扭矩（580RPM）NM  259

效率（580RPM）  84,0%

额定功率（1000RPM）KW  25,9

额定电流（1000RPM）A  49,6

额定扭矩（1000RPM）NM  247

效率（1000RPM）  90,9%

额定功率（1800RPM）KW  44,4

额定电流（1800RPM）A  82,2

额定扭矩（1800RPM）NM  236

效率（1800RPM）  93,0%

最大转速 RPM 8000

最大扭矩 NM 460

转动惯量 Kgm2 0,123

重量 Kg 140

数字增量式编码器

位置变化（相对位置）以方波脉冲的形式传输至控制系统。

控制系统对这些脉冲进行处理，以进行精确定位或转速测量。

通过2个相位不同的通道（A和B）进行传输，对比这两个通道信号之间的相位关系，可以确定电机的旋转方向。

控制器可评估上升沿和下降沿。结合编码器脉冲数，从而将定位精度提高了四倍。这就是所谓的四倍频。

通过参考运行（归零）可以测得绝对位置的固定位置。一个“回零”脉冲信号（零位通道I）可作为一个精确判断旋转角度的参考起始点使用。
